Limit Siviç Kutusu

Açıklama

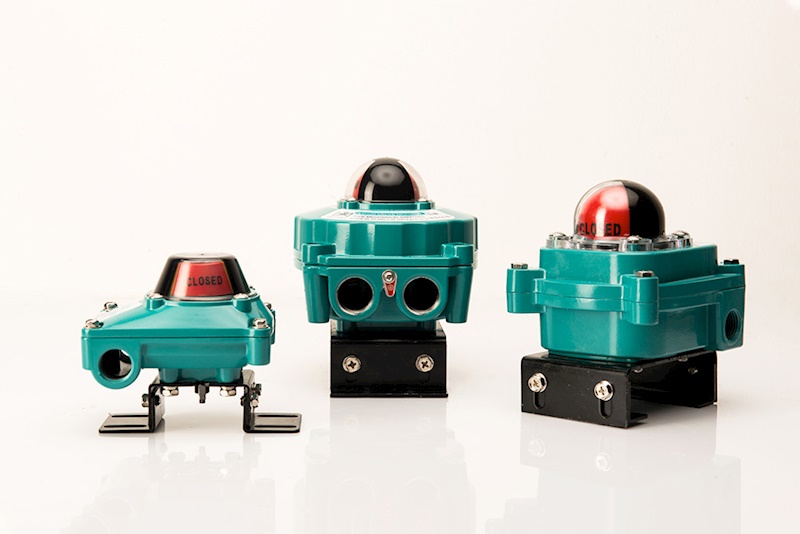

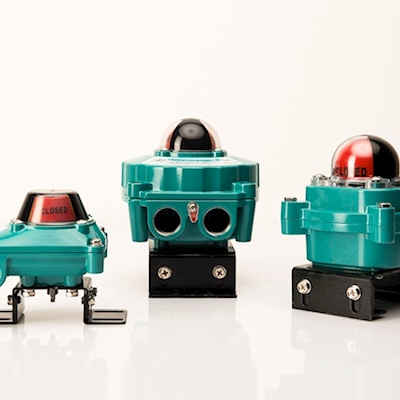

Convalve pozisyon göstergesi ( limit siviç kutusu ), pnömatik bir aktüatöre monte edildiğinde vana pozisyonunu onaylamak için kullanılan bir döner konum cihazıdır. Cihazın üstündeki görsel gösterge, lokal algılama için vana pozisyonunu net bir şekilde görüntüleyebilir. Mekanik limit anahtarları PLC’lere veya hem açık hem de kapalı vana konumunu onaylayan diğer cihazlara sinyal çıkışı sağlar.

Özellikler

• • Üç boyutlu görsel valf konum göstergesi
  • Uzak noktalardan valf konumunun onayı için çift limit siviçli tasarım.
  • Namur VDI / VDE-3845 montaj standartlarına uygun
  • Dış ortamda çalışmaya uygun, Tip 4, Nema 4X ve IP67 standartlarına sahiptir
  • Polyester toz boya kaplı alüminyum gövde

• Universal montaj parçaları dahildir
• Exproof model seçenekleri mevcuttur ( API 400, API 500 )

Kullanım Alanları

Valf monitörleri (Limit Siviç Kutusu), valf konumunun hem yerel hem de uzaktan gösterimi için kullanılan rotary pozisyonlu cihazlardır. Göstergeler tipik olarak standart Namur VDI/VDE-3845 montaj pedi aracılığıyla standart pnömatik rotary aktüatörlerin üstüne monte edilir.

Çalışma Prensibi

Hava aktüatörünün çıkış mili, monitörün giriş şaftını 90° döndürerek ve görsel göstergeyi kapalı konumdan açık konuma çevirir (kapatmak için ters yöne çevirir). Ayrıca limit anahtarları hem açık hem de kapalı konumlarda kuru kontak çıkış sinyali sağlar. Bu sinyal, valf konumunu uzaktan izlemek için kullanılır

Teknik Özellikler

Ürün Yapısı
