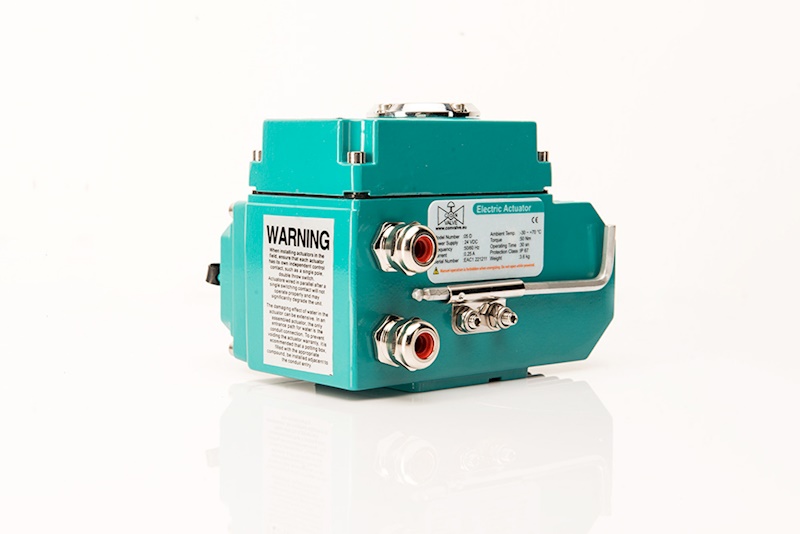

Convalve EAC 1 elektrik aktüatörü zarif tasarım, mükemmel performans, hafif ve büyük çıkış torkuna sahiptir. Kapağın iç ve dış tarafı ozon ile temizlendikten sonra epoksi toz boya uygulaması yapılmıştır.
Ürünün koruma sınıfı IP67 dir.
Aktüatör flanş bağlantı boyutları, uluslararası ISO 5211 standardına uygundur.
Bağlantı mili kovanı değiştirilebilir ve kolayca işlenebilir ve takılabilir. Kendiliğinden kilitleme fonksiyonu olan ve harici ayarlanabilir mekanik limite sahip sonsuz dişli yapısına sahiptir.
Elektrik motor sargısının içerisinde termal koruma gömülüdür. Vana pozisyonunun daha iyi görüntülenebilmesi için aktüatör pozisyon indikatör camı mercekli yapıdadır.
Elektronik kontrol kartı, kullanıcıların ihtiyacına göre en iyi performansı sağlar.
Oransal kontrol ünitesi eklenebilir.
Özellikler
- Stroke sonu mekanik ayar cıvataları ile çeyrek turda (90°) çalışma
- Sağlam tip , nema 4X hava koşullarına dayanıklı alüminyum alaşımlı muhafaza
- Sürekli Görsel Pozisyon Göstergesi
- Manuel kontrol imkanı
- ISO5211 standardında flanşlı vana montajına uygun
- Aşırı yük korumalı ağır hizmet motora sahiptir
- Termostatik kontrollü, yoğuşma önleyici ısıtıcı
- Ana ünitelere iki adet yardımcı limit anahtarı dahildir
- Tüm metal dişli takımını kendiliğinden kilitler, ek fren gerekmez
- Oransal modeller için elektronik konumlandırıcılar mevcuttur
Kullanım Alanları
Genellikle çeyrek turlu (90°) küresel vanaları, kelebek vanaları ve damper vanaların otomasyonu için kullanılan endüstriyel kalitede elektrikli aktüatörlerdir.
Çalışma Prensibi
Elektrikli aktüatörlerde, açma ve kapama için elektrik beslemesi kullanılır, enerji kesildiginde bilinen en son konumda kalır. Sürekli bir voltaj sinyali alındığında motor çalışır ve tüm metal dişli sistemi 90º döndürülür. Motor, dahili kamların limit anahtarlarını tetiklemesi ile otomatik olarak durdurulur. Geriye doğru sürekli bir sinyal alındığında motor, çıkış sürücüsü konumunu tersine çevirerek ters yönde döner. Oransal aktüatörler, sürücü çıkış konumunu kontrol etmek için analog bir giriş sinyali kullanır. Sağlam kendinden kilitlemeli tüm metal dişli takımı ek frenleme ihtiyacını ortadan kaldırır.
